Fastline Circuits Co., Limited는 중국에서 가장 신뢰할 수 있는 다층 플렉스 PCB 제조업체 및 공급업체 중 하나입니다. 우리는 글로벌 고객에게 고품질 맞춤형 서비스를 제공하기 위해 최선을 다하고 있습니다. 중국산 고급 다층 플렉스 PCB를 도매하려는 경우 공장에서 견적을 받으십시오.

제품소개

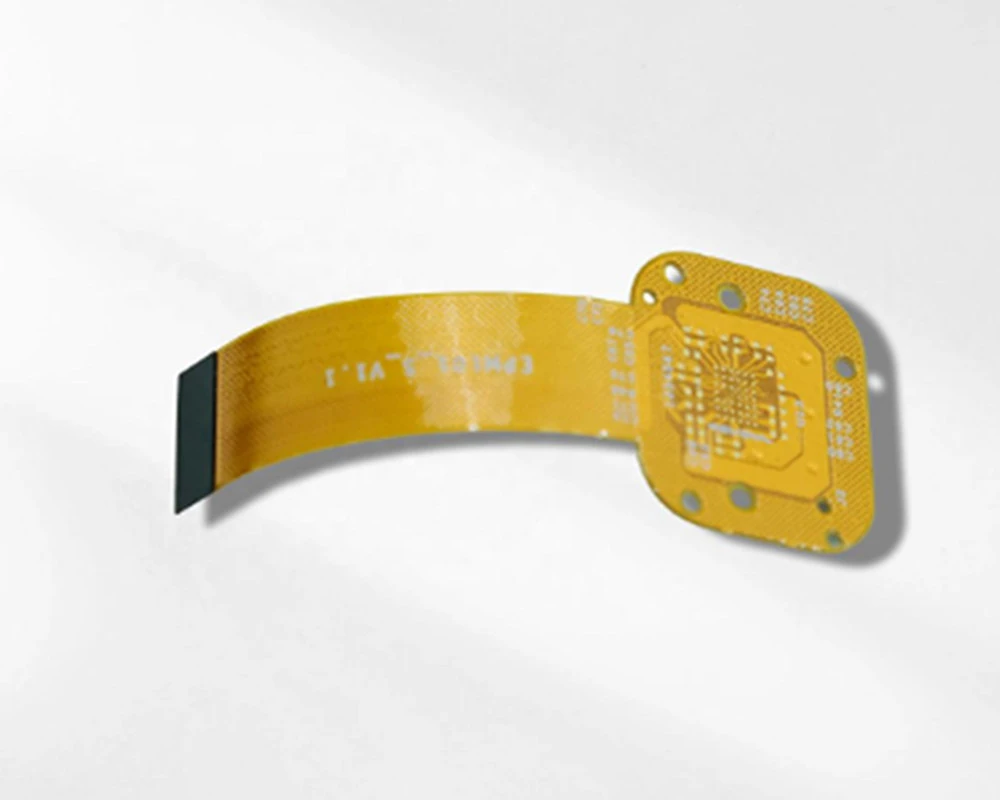

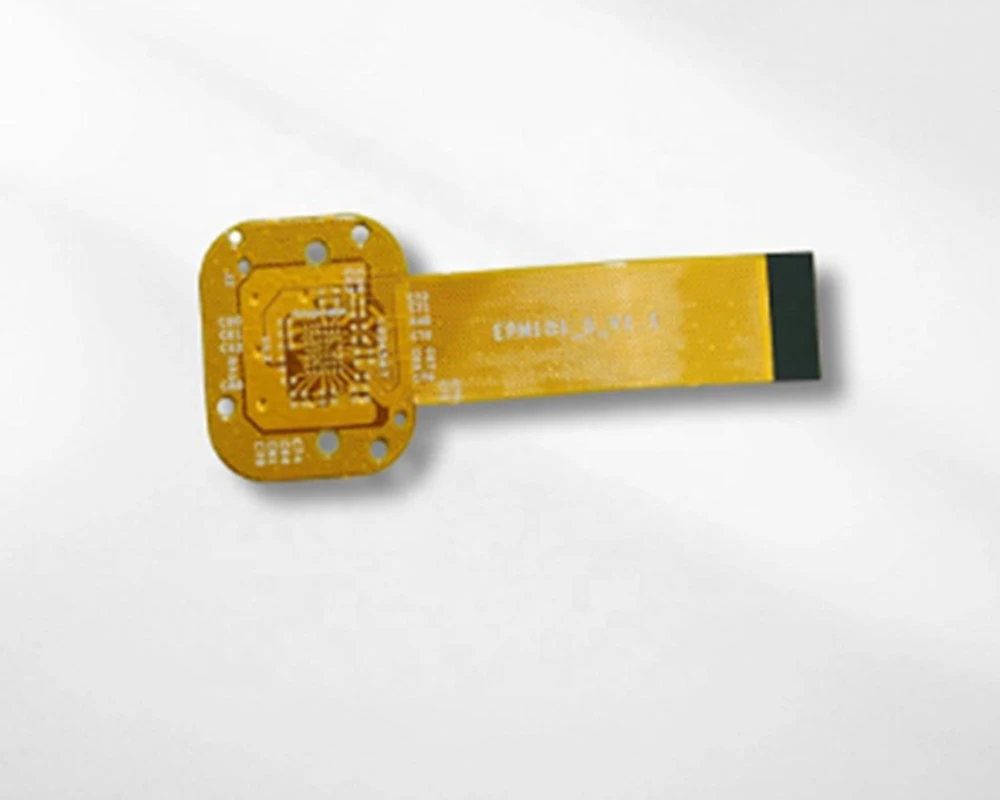

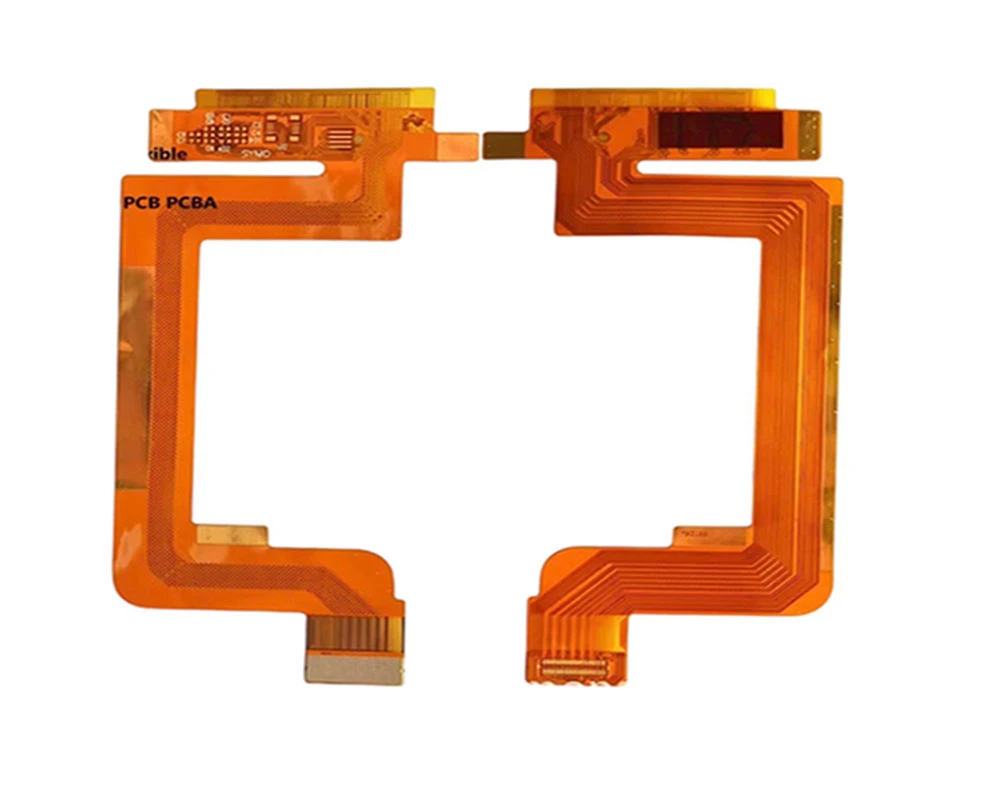

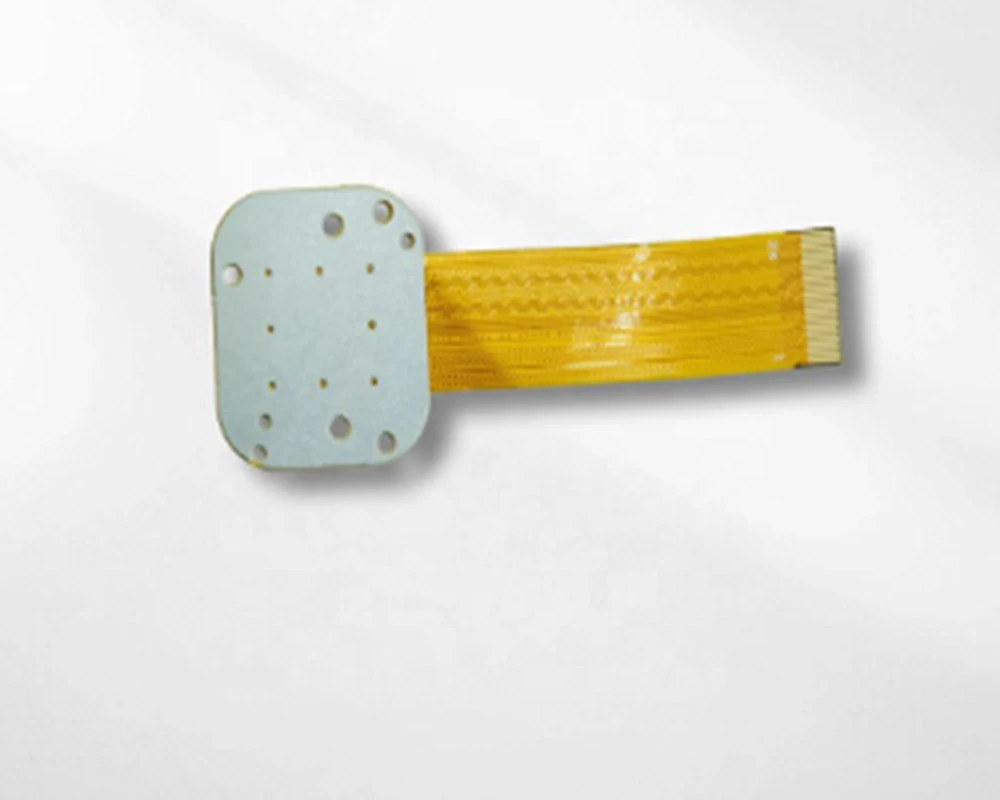

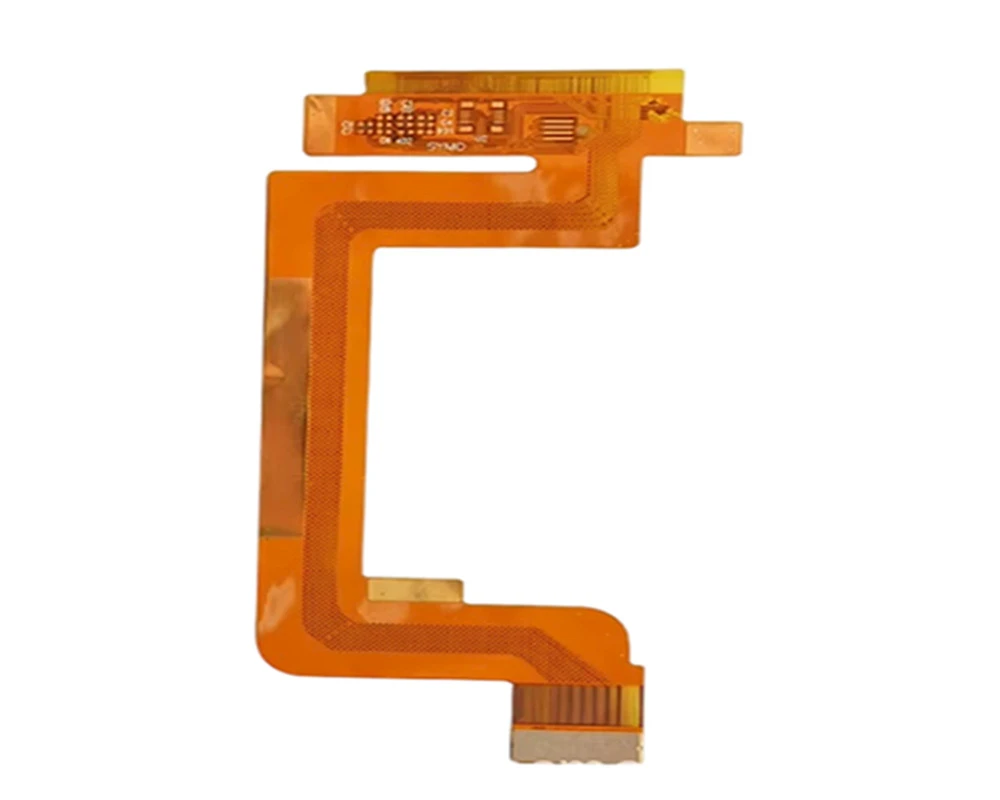

다층 플렉스 PCB는{0}}3개 이상의 전도성 레이어를 유연한 절연 재료로 결합하여 만든 고밀도 연성 회로 기판입니다. 탁월한 유연성을 유지하면서 고급 라우팅 기능을 제공하므로 복잡하고 공간이 제한된 전자 설계에 적합합니다.-

FastlinePCB는 안정적인 레이어 정렬, 안정적인 상호 연결 및 엄격한 품질 관리를 통해 다층 유연한 PCB의 정밀 제조를 제공합니다. 우리는 까다로운 프로젝트 요구 사항을 충족하기 위해 프로토타입과 대량 생산을 모두 지원합니다.

다층 연성 PCB는{0}}높은 회로 밀도와 유연한 설치가 요구되는 고급 가전제품, 의료 기기, 항공우주 시스템, 자동차 전자 제품, 고급 산업 장비에 널리 사용됩니다. 우리는 또한 완벽한 솔루션을 위해 PCB 조립 및 턴키 제조 서비스를 제공합니다.

제품 매개변수(사양)

목	제조능력
재료	FR4, 폴리이미드/폴리에스테르
개수	플렉스: 1~20L; 강성-플렉스: 2~22L
보드 두께	최소 0.05mm; 최대. 0.3mm
구리 두께	1/3온스 - 2온스
CNC 드릴 크기(최대)	6.5mm
CNC 드릴 크기(최소)	플렉스: 0.15mm
구멍 위치 공차	±0.05mm
커버레이 드릴 크기(최소)	0.6mm
최소 선 너비 / 간격	0.1mm
구멍 벽의 구리 두께	플렉스:12-22μm
최소 패드 크기	Φ0.2mm
에칭 공차	마무리 선 폭 공차 ±20%
패턴 등록 공차	±0.1mm (작업 패널 크기: 250*300mm)
커버레이 등록 공차	±0.15mm
솔더 마스크 등록 공차	±0.2mm
마스크를 PAD에 납땜	비감광성: 0.2mm
최소 솔더마스크댐	0.1mm
잘못된 등록 허용	±0.30mm
표면 마감	Ni/Au 도금; 화학적 Ni/Au; OSP

다층 유연한 PCB 보드의 적용

우리는 가전제품부터 통신, 신에너지, 항공우주, 자동차 등에 이르기까지 수많은 국가에 고품질 PCBA를 제공해 왔습니다.

고객 방문

공장

리드타임 및 포장

목	샘플 리드타임	대량 생산 리드타임
단면 PCB	1~3일	4~7일
양면 PCB	2~5일	7~10일
다층 PCB	7~8일	10~15일
PCB 조립	8~15일	2~4주
배달 시간	3~7일	3~7일
포장	정전기백, 폼, 칼카드, 버블팩, 카톤
